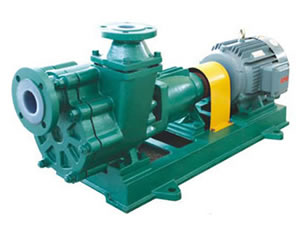

ZXF氟塑料合金自吸泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量範圍：5～80m3/h | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 揚程範圍：10～40m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 功率範圍：1.5～30kw | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用溫度：-65℃~180℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適合於在－85度到200度溫度的條件下長期輸送任意濃度的任意介質：酸、氧化劑及腐蝕性介質（禁輸快速硬質結晶體介質） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 谘詢熱線：13801427722 13952608395 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 概 述 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、我公司生產的ZXF氟塑料合金自吸泵，適合於在－85度到200度溫度的條件下長期輸送任意濃度的任意介質：酸、氧化劑及腐蝕性介質（禁輸快速硬質結晶體介質），過流部分全部采用氟塑料增強聚丙烯合成（聚四氟乙烯和聚全氟乙丙烯等多種氟材料經過合理配方）模壓加工而成，它集多種氟塑料之優點，具有特強的耐腐蝕性，機械強度高，不老化，無毒素分解等優點。如輸送結晶、顆粒及懸浮物需告知我公司，以便安裝相應的密封。 2、ZXF氟塑料合金自吸泵是根據廣大化工行業用戶的要求，設計的新型氟塑料合金耐腐蝕係列產品，該泵采用外混式自吸結構，除首次啟動前須向泵體注滿泵體溶液，以便之後的頻繁啟動不需灌注引水或抽排真空，操作方便，安全省事。該產品廣泛適用於化工、石油、製藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品等行業。密封采用英國格蘭盤根公司與國內聯合生產的機械密封、自試製，生產使用多年來在市場上享有耐腐蝕的美名。目前，是杜絕跑、冒、漏、滴，建設文明工廠的理想防腐輸送設備。 3、ZXF氟塑料合金自吸泵係列產品的生產、製造及驗收規範，嚴格執行 了有關標準規定並台台檢測，備案待查，以保證係列產品的質量。 4、性能範圍與型號說明： ZXF係列耐腐泵，流量範圍：5-100m3/h，揚程範圍：10-40m。 型號意義說明： 例：80ZXF-25L 80 代表進口口徑(mm) ZXF 代表氟塑料自吸泵 25 代表揚程 L 代表軸連式（帶底板）無L為直連式 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 性能參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

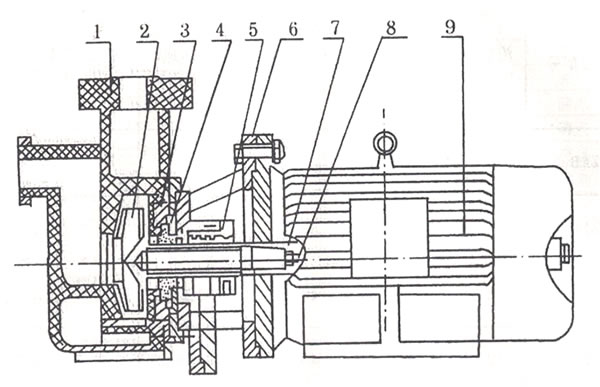

| 結構形式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、泵體 2、葉輪 3、後蓋 4、壓蓋 5、密封件 6、支架 7、電機軸 8、吊緊螺栓 9、電機 ZXF型氟塑料泵由泵體、葉輪、後蓋、壓蓋、螺絲、靜環、動環、支架、電機組成。 1、泵體：左邊一側連接部分用內埋鑄鐵法蘭圈一隻模壓氟塑料製作。 2、後蓋：右邊一側內埋一隻不鏽鋼板模壓塑料製成。 3、葉輪：采用接軸連接方法，金屬軸由優質鋼精加工後外包氟塑料模壓而成，使葉輪與金屬接軸牢固地結為一體。保證軸與葉輪後部都承受旋轉時的扭矩力，這樣介質浸濕部分全部為氟塑料。 4、機械密封：采用英國格蘭公司與國內的廠家聯合生產的（WB2型、169型），采用非冷卻水可調式端麵密封新技術，由F50-1、高純度三氧化二鋁陶瓷、填充四氟、石墨等材料製成。 5、壓蓋為不鏽鋼板加工製成。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

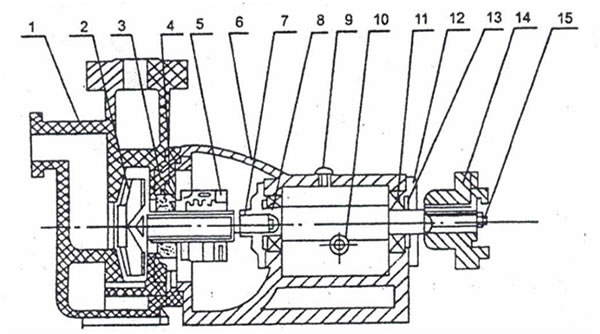

| ZXF-L型結構形式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、泵體 2、葉輪 3、後蓋 4、壓蓋 5、密封件 6、托架 7、泵軸 8、軸承 9、油蓋 10、油鏡 11、軸承 12、軸承壓蓋 13、油封 14、聯軸器 15、吊緊螺栓 ZXF-L型氟塑料由泵體、葉輪、後蓋、壓蓋、密封件、托架、泵軸、軸承、連軸器、吊緊螺栓、螺母、底板組成。 1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一隻模壓氟塑料合金製成。 2、後蓋：右邊一側內埋一隻不鏽鋼板模壓氟塑料合金製成。 3、葉輪：采用接軸連接方式、金屬軸由優質鋼加工後外包氟塑料模壓而成，使葉輪與金屬接軸牢固地接為一體，保證軸根與葉輪後部承受旋轉時的扭矩力，這樣介質浸濕部分全部為氟塑料。 6、機械密封：采用英國格蘭公司與國內廠家聯合生產的（WB2型、169型），不用冷卻水可調式端麵密封新技術，由F50-1、高純度三氧化二鋁陶瓷、填充四氟、石墨等材料製成。 工作原理：由電動機通過彈性聯軸器直聯泵軸帶動葉輪旋轉。葉輪軸根部與泵軸通過莫氏錐經12mm螺栓穿過泵軸中心至聯軸器尾處用螺母吊緊而轉動。 葉輪中的葉片迫使液體旋轉，對液體作功，使其能量增加，液體在離心力的作用下向葉輪四周甩出，通過泵體的渦形流道將速度能轉換壓力能。當葉輪內的液體甩出後，葉輪內壓力就低於進水管內的壓力，新的液體在這個壓力差的作用下被吸入葉輪，液體連續不斷地從泵內流出。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
