一、概述
ZJB係列立式高效節能自吸泵是我公司按照國家提出“節能減排”要求，並適應市場需要，聯合江蘇理工大學流體機械研究所，共同開發研製的新型高效節能自吸泵。該產品已通過國家驗收，其各項性能均達到國家標準GB3216-89。
二、用途
ZJB係列立式高效節能自吸泵是液下泵、長軸泵、潛汙泵、普通自吸泵、消防泵及氣動隔膜泵的理想替代產品，具有較強的適應性。廣泛適用於鋼鐵、化工、石油、電力、冶金、環保、建築、汙水處理、製藥、自來水等領域。其不同的葉輪模式和材質，可輸送各種濃度的酸、堿、鹽、清水及汙水等介質，還可根據用戶不同的需求采用相應的材質設計製造。
三、特點：
1、高效節能，進出水口無彎道設計，克服水流過程中的彎道損失。葉輪、蝸殼采用特殊的水力模型設計，先進的生產工藝，與普通自吸泵相比，其工作效率可提高20%-30%，能耗比普通自吸泵節能20%-30%。
2、水泵采用自吸泵專用電機，配置國際著名品牌軸承，精度高、可靠性好、壽命長、運轉平穩、無噪音、自吸速度快。
3、整機使用壽命長，葉輪、蝸殼、泵軸采用特種合金材料生產製作，為確保葉輪與蝸殼的配合，水泵性能達到最佳狀態，該泵在葉輪與蝸殼配合處裝有可更換式特製合金口環，更能延長水泵的使用壽命，泵軸設有軸套，軸與介質不接觸，可確保軸不會被腐蝕，整機運行壽命是液下泵、潛汙泵的8-10倍。
4、水泵機封通過油冷卻，不接觸介質，另配有付葉輪動力密封，因此水泵在所抽含雜質較多，工況較惡劣的情況下（如氧化鐵屑等易磨損雜質時）大大提高了機封的使用壽命。
5、在安裝完畢後，第一次注滿水啟動後，以後無須再加水。
6、水泵為立式結構，安裝方便，底腳穩固，結構緊湊，基建投資小，運行維護費用低。電機軸承都配有加油孔和放油孔，對軸承的維護十分方便。
7、水泵軸向長度短，檢修方便，無需較高檢修空間和大型起吊設備。
8、該水泵可根據用戶需要，可設計成軸向吸入和沿徑向任意方向吸入，滿足不同工況要求。
四、選型方法
1、性能參數表中的材質代號欄中T.G.BXG字母分別代表水泵材質鐵、鋼（耐磨鋼、合金鋼）及不鏽鋼。
如有特殊工況條件，水泵製造采用相應材質，詳細請與我公司聯係。
2、型號意義
ZJB 300 - D1 ZJB代表立式高效節能自吸泵
300代表水泵進水口直徑
D1代表性能參數代號
3、本公司生產的水泵進出口法蘭依照GB/T9119.2標準，法蘭公稱等級PN1.0。本公司水泵出廠時，整機包括主機，配備進出口反法蘭、濾網，以便於用戶安裝。
4、水泵的配套電機電壓為380V、3KV、6KV、10KV（50HZ），訂貨時由用戶選擇。
5、選型須知：用戶在選用該水泵時，要將使用環境中介質的化學性質，以及密度、粘度、溫度、海拔高度、自吸深度告知我公司，注明流量、揚程的同時並注明電壓等級。
特別說明：本參數表中所列參數為清水介質中水泵性能參數，揚程為總揚程（包括吸深高度及出口揚程）。如有特殊要求，我公司將竭誠為您設計製造。

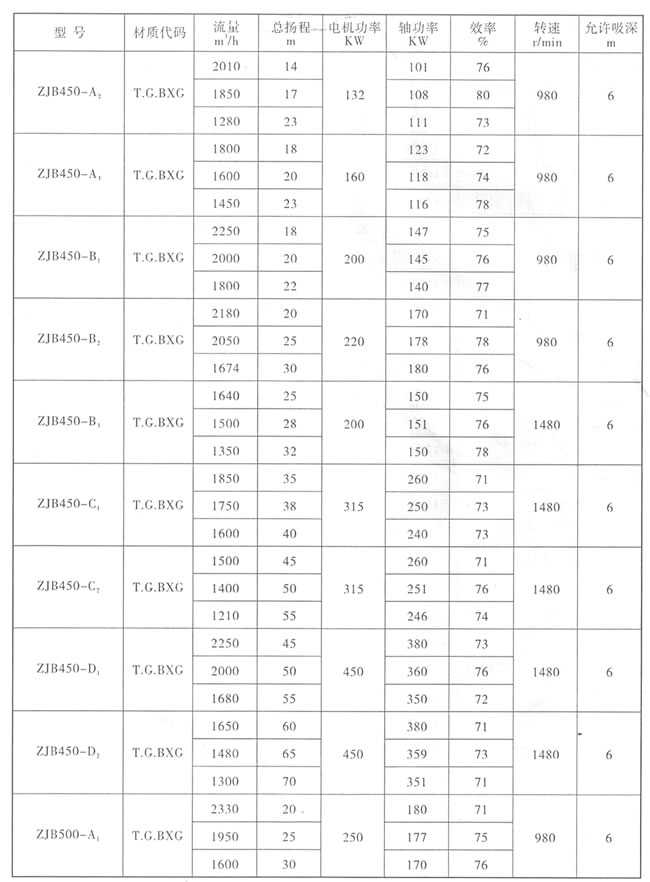

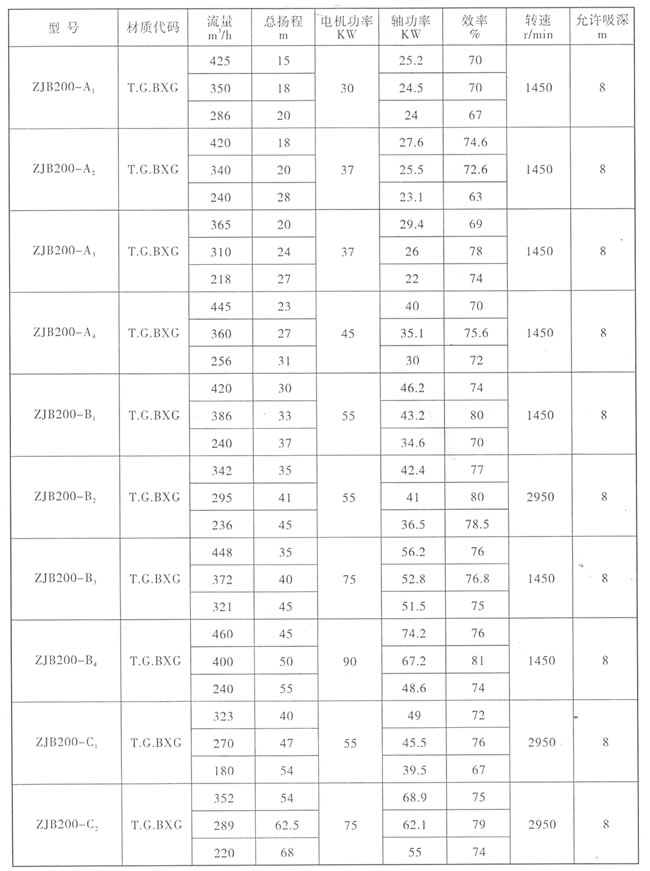

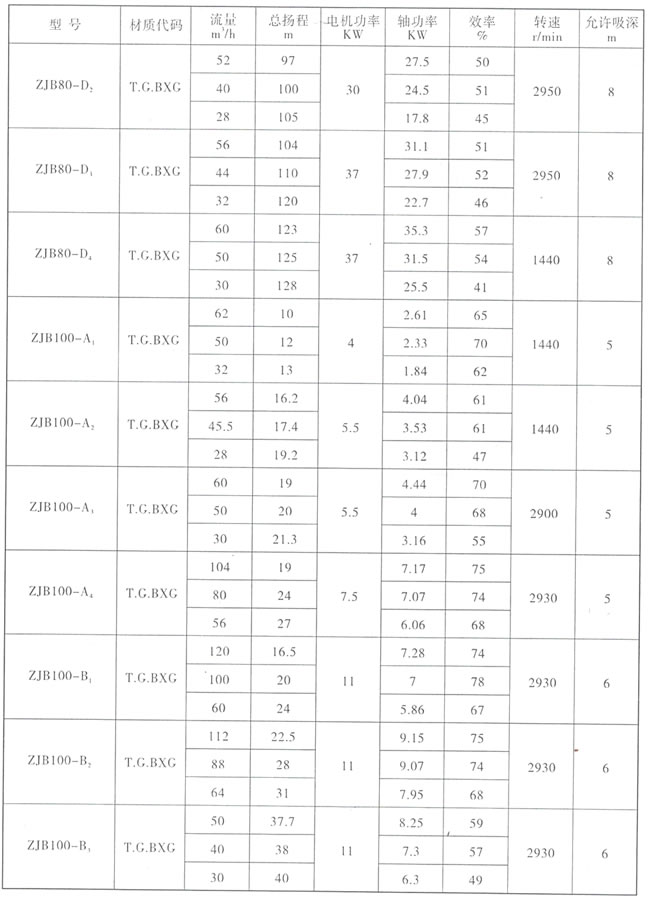

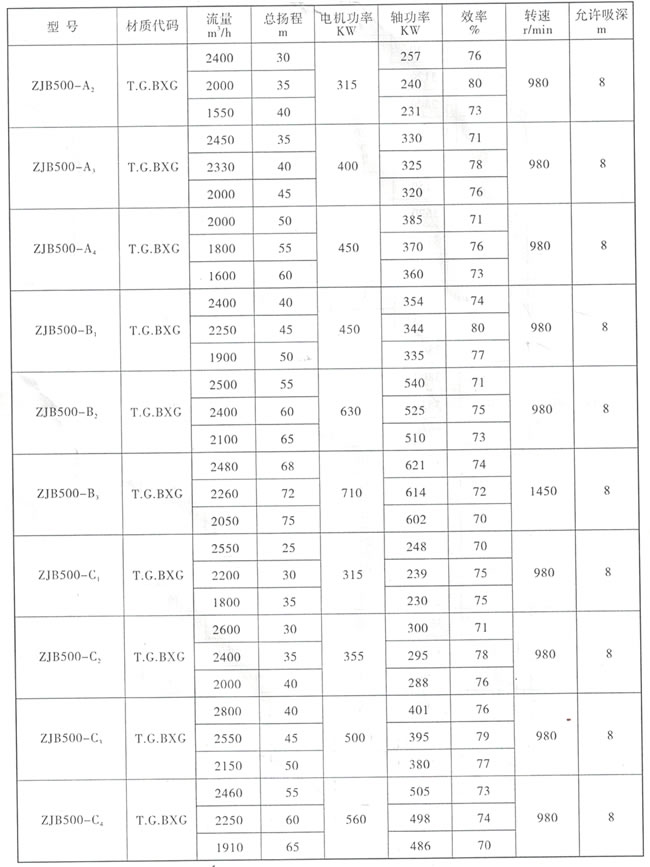

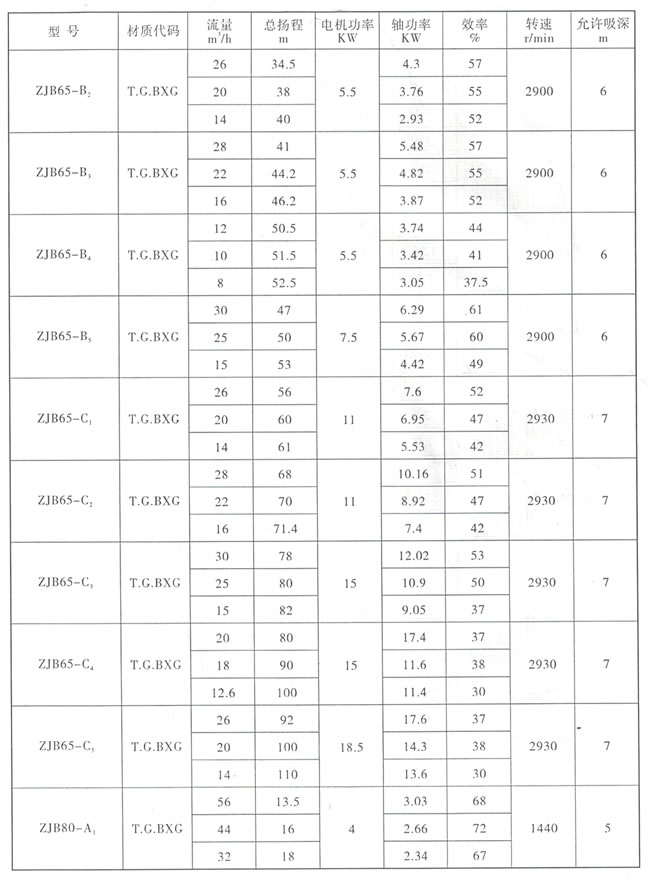

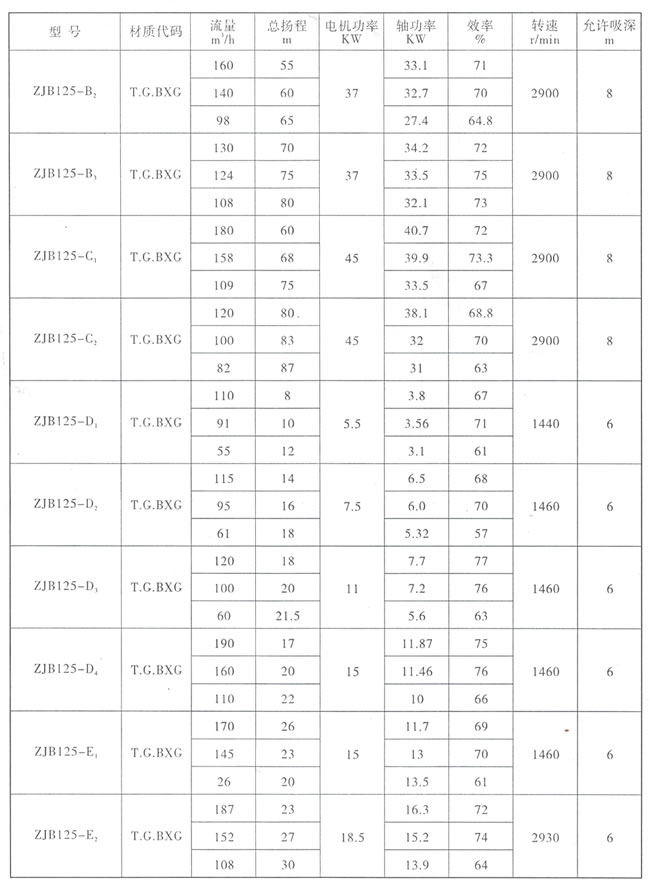

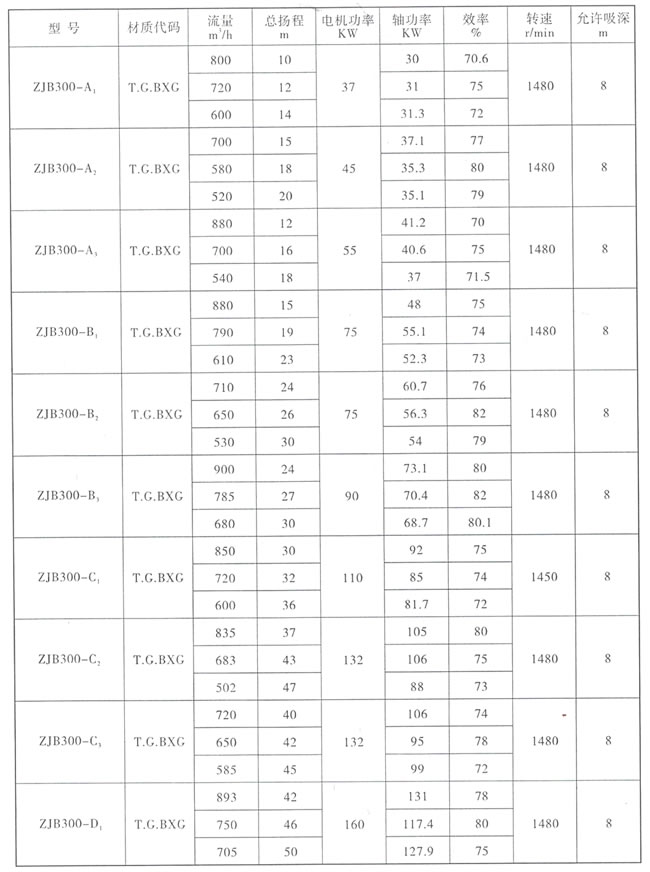

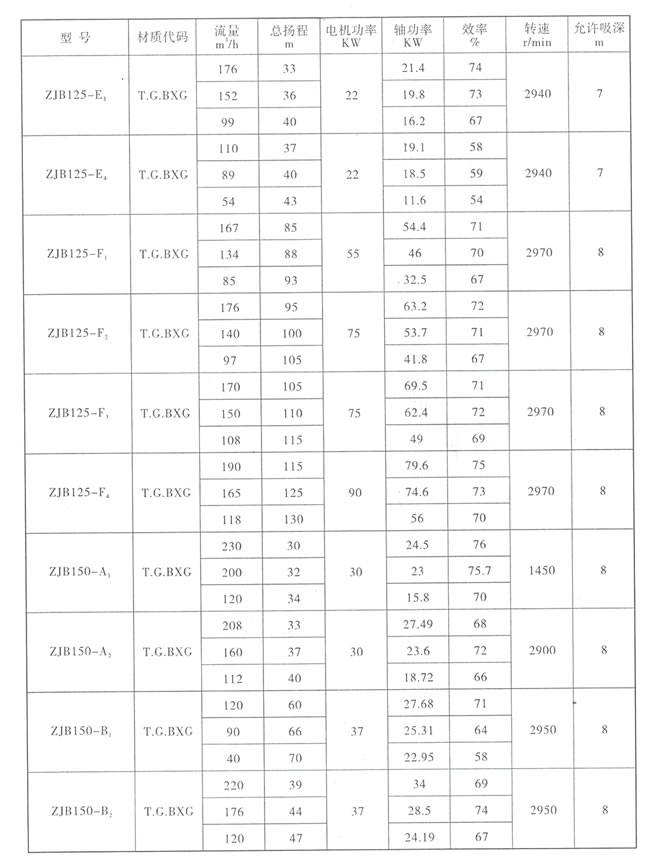

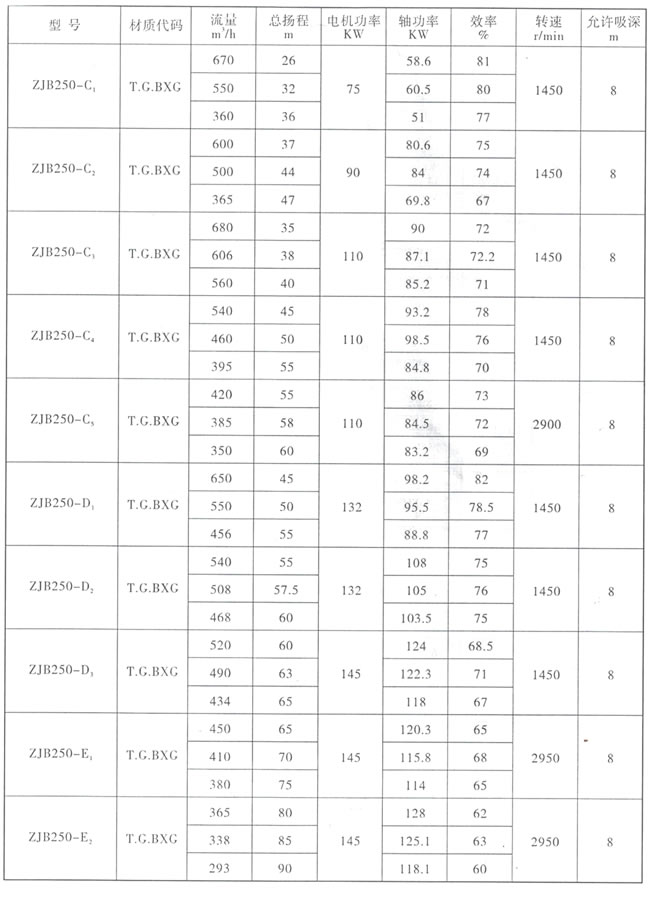

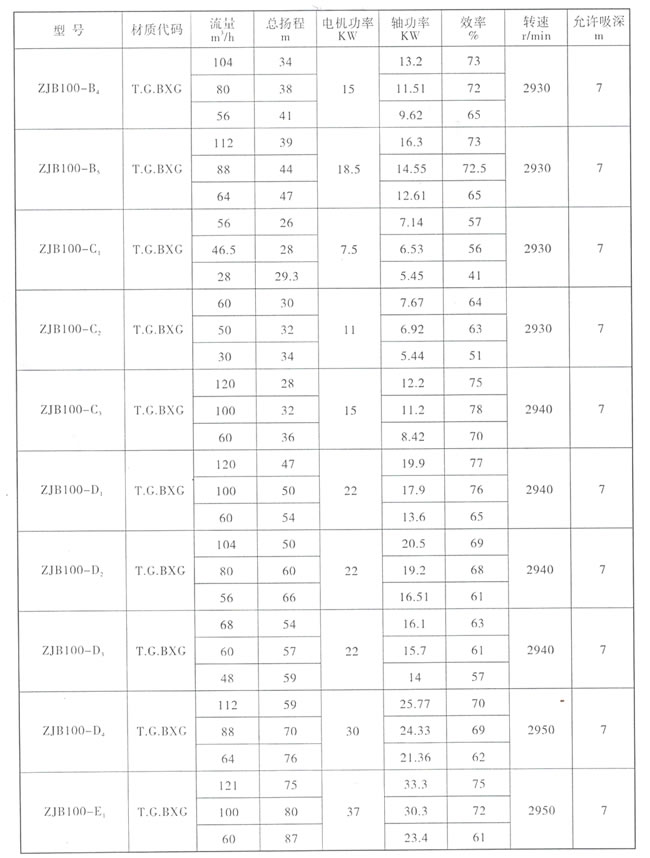

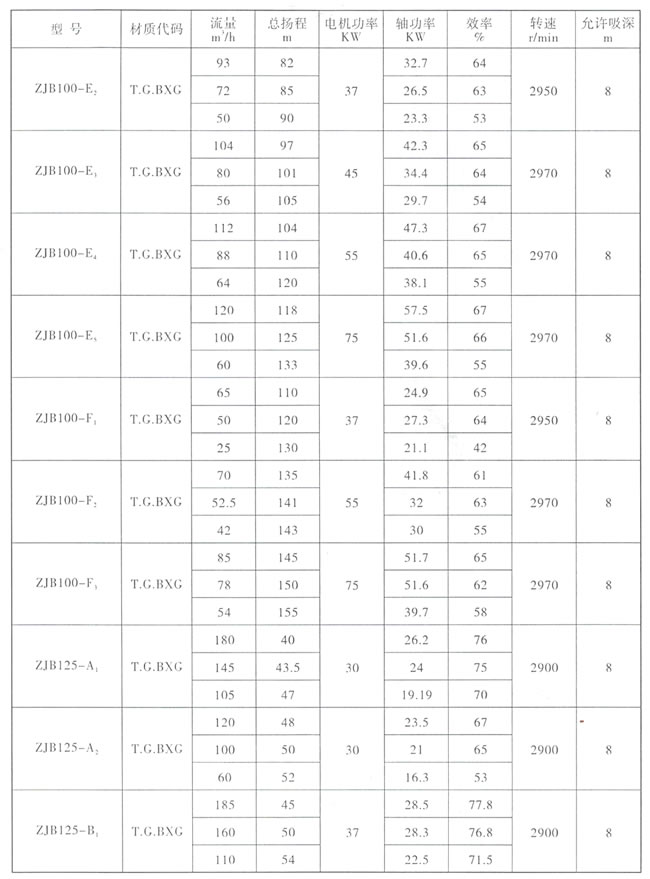

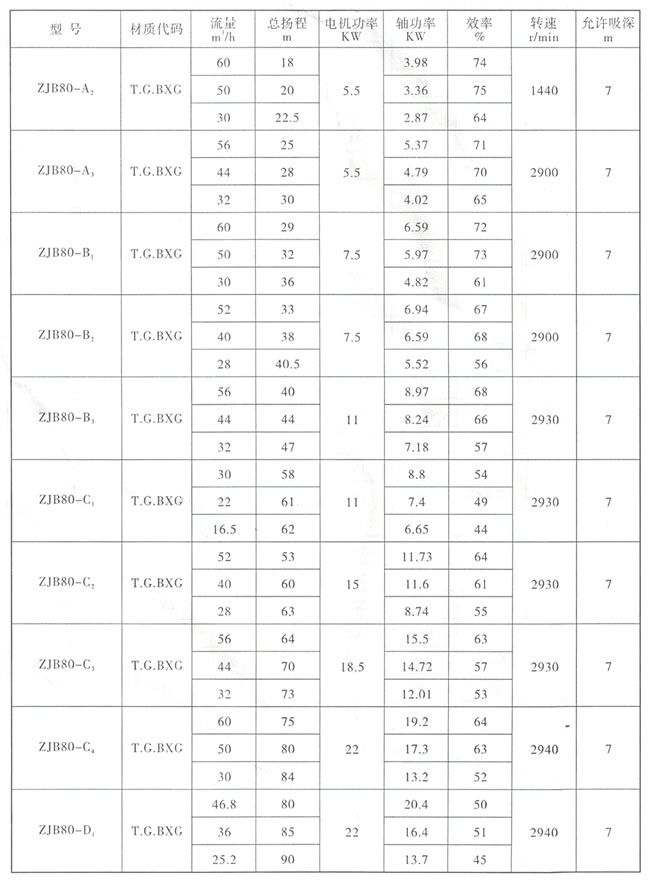

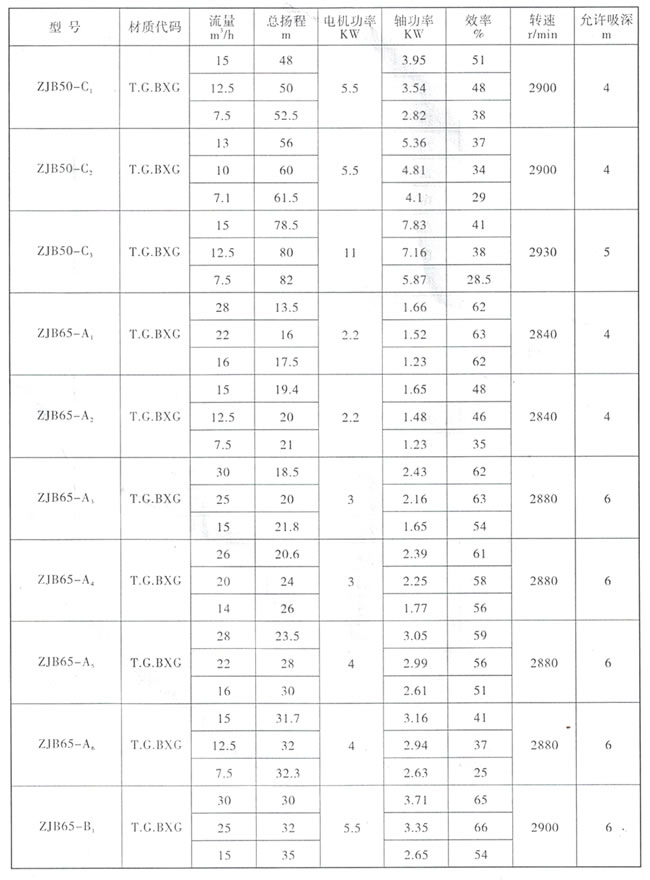

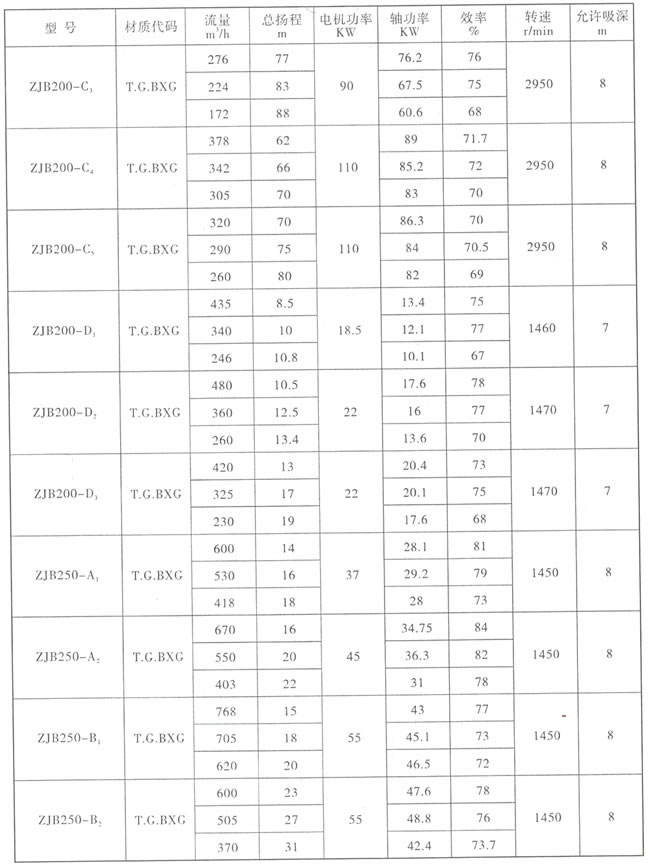

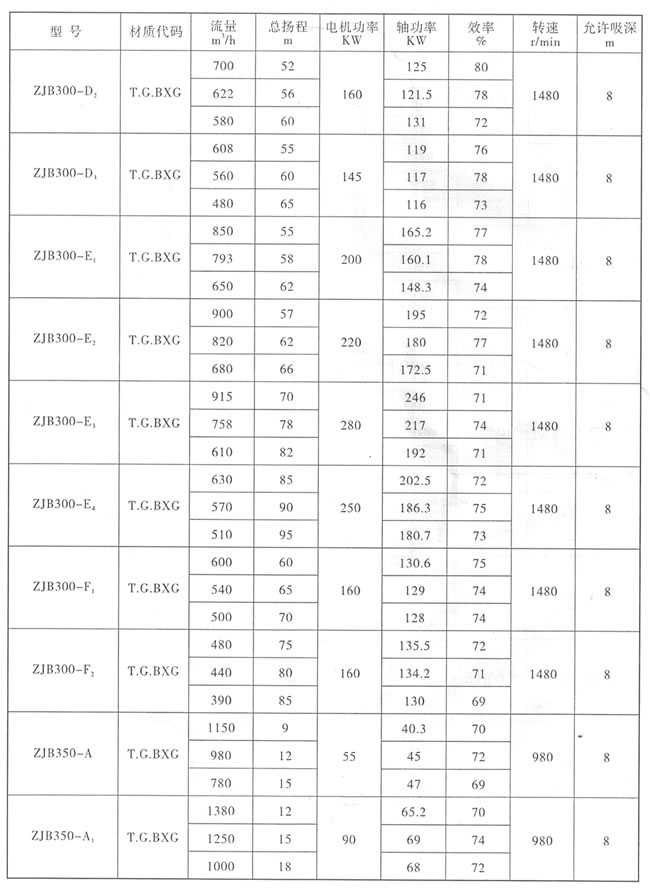

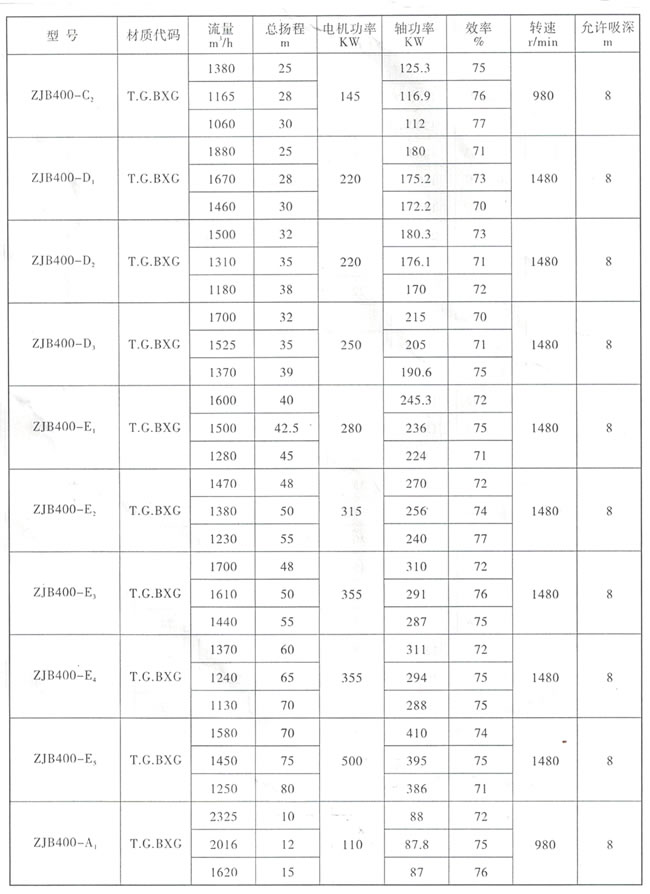

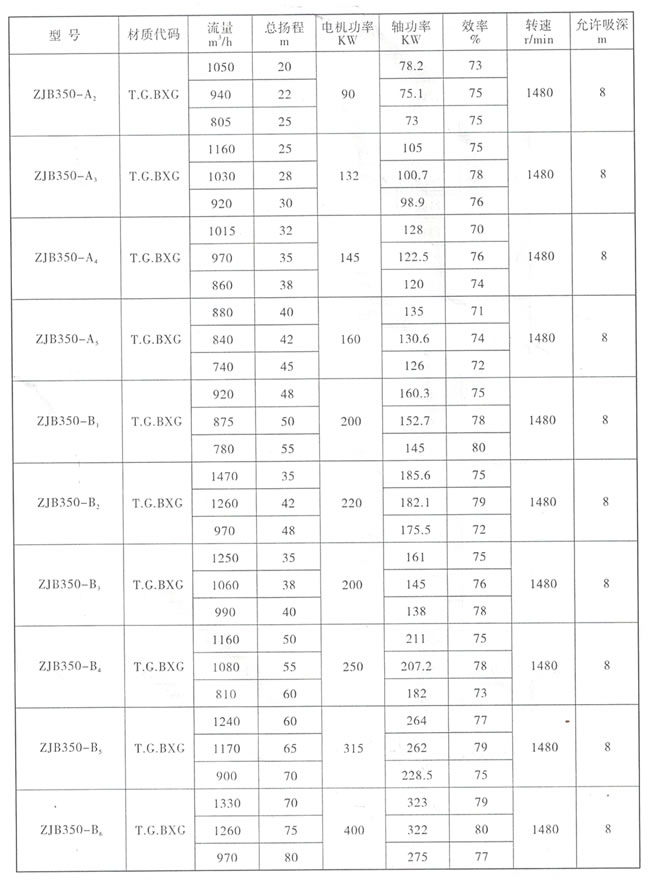

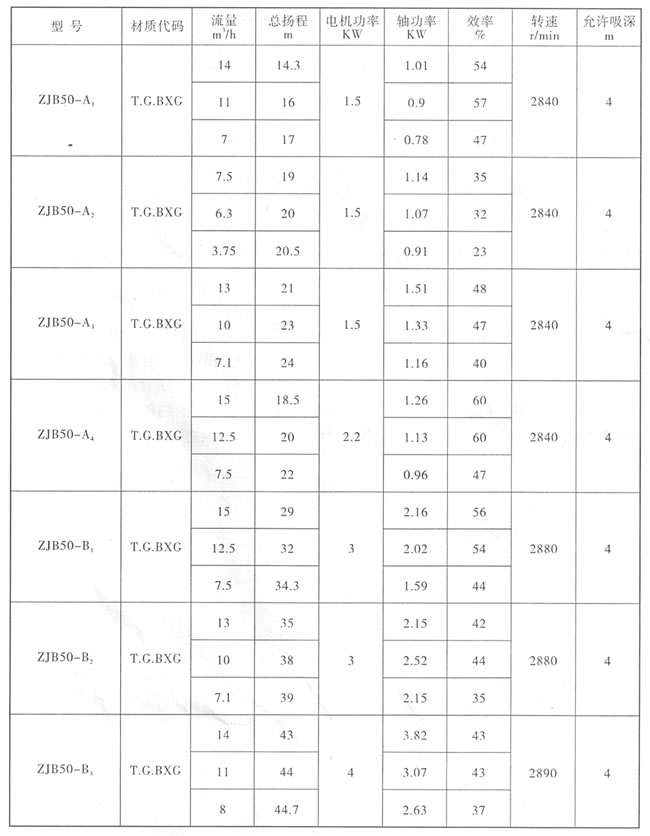

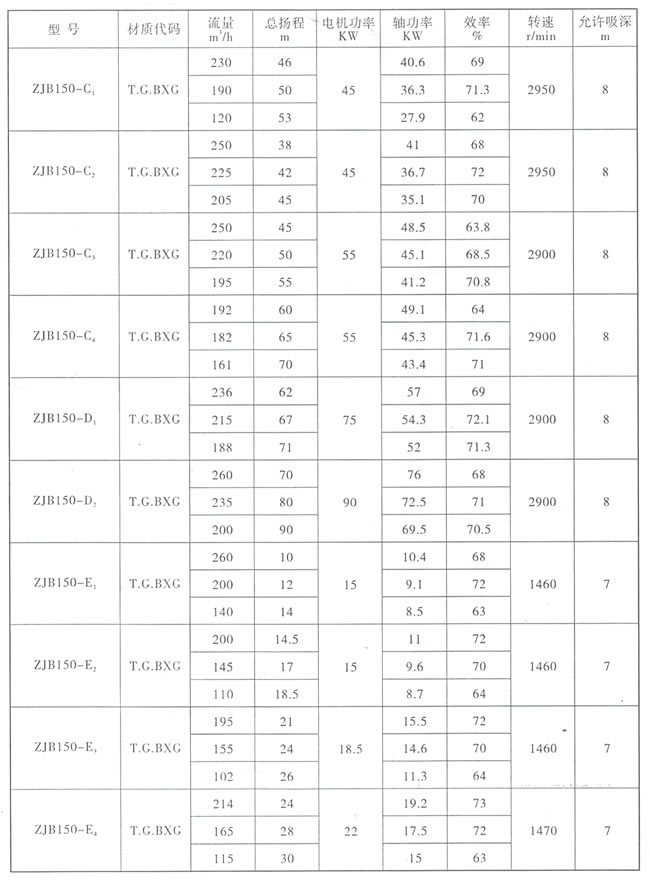

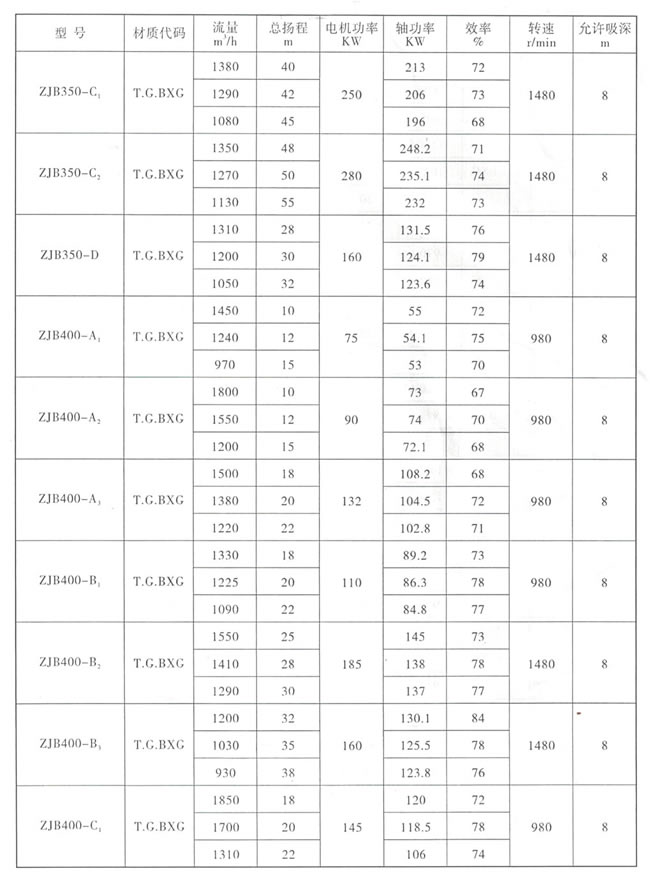

五、性能參數表1
性能參數表2
性能參數表3
性能參數表4
性能參數表5
性能參數表6
性能參數表7
性能參數表8
性能參數表9
性能參數表10
性能參數表11
性能參數表12
性能參數表13
性能參數表14
性能參數表15
性能參數表16
性能參數表17
性能參數表18
性能參數表19
性能參數表20
六、使用須知
1、水泵在安裝時應垂直安裝，確保電機及泵軸的運行平穩。
2、水泵進水管道下端必須安裝濾網，防止大的顆粒及雜物吸入水泵打壞葉輪。進水管道與水泵進口聯接時，螺釘必須保證均勻受力，確保進管不漏。
3、出水管道安裝須裝單向閥及電動閥門各一隻(用戶自備)，才能保證水泵的出水速度。
4、水泵啟動前應先把泵體注滿水，同時檢查水泵主軸是否靈活，並用點方式檢查水泵轉向是否轉向標記一致。
5、水泵的出水管路及閥門應固定在支承架上(用戶自備)，所有管道連接部位必須緊密、不漏氣，否則影響自吸功能及流量、揚程。
6、輸送液體時，流量、揚程、吸程三項指標必須控製在選定型號所規定的範圍內，否則會導致電機電流波動，影響正常運行。
7、本泵是真空泵原理自吸，用戶在安裝時不可任意擴大吸液管直徑，否則會影響吸液速度及電機的電流超載。
8、本泵新型研製，如需安裝尺寸，用戶可在訂貨後向我公司索取。
七、一般故障的排除方法
|
故障 |
原因 |
排除方法 |
|
電機不轉 |
電機損壞
電源不通 |
修複電機
檢查電路 |
|
水泵運轉不出液 |
出水管路或進水管路堵死 |
檢查管路或閥門 |
|
水泵不能起動 |
吸液池內無液體
進水管路漏氣
電路故障
冷卻水管不通 |
逐一檢查，針對排除 |
|
水泵振動、噪音 |
水泵吸液管有堵塞現象
葉輪內吸入雜物，纏繞葉輪使用壓力與選型壓力範圍偏差較大 |
檢查濾網是否完好，泵內清理雜物，調節閥門 |
|
流量、揚程不達標 |
選型誤差
長期運行後，耐磨口環磨損
間隙過大，葉輪打壞 |
重新選型
更換口環
更換葉輪 |
